Бобина типа ER: конструкция, варианты применения и эксплуатационные преимущества

1. Конструктивные особенности

Магнитный сердечник катушки типа ER имеет Ш-образную форму, но его внешний вид отличается от катушек типов EF и EFD. Магнитный сердечник катушки типа ER обычно относительно плоский, с относительно небольшой высотой средней и боковых колонн. Такая конструкция позволяет катушке типа ER занимать меньше места в вертикальном направлении, что делает её более подходящей для применения в условиях ограничений по высоте.

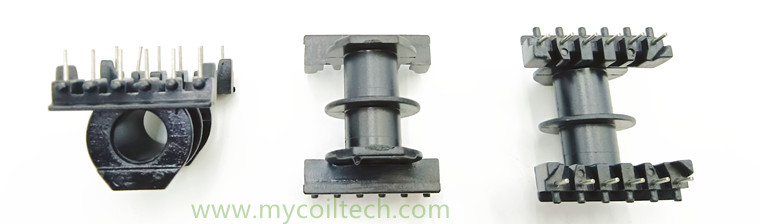

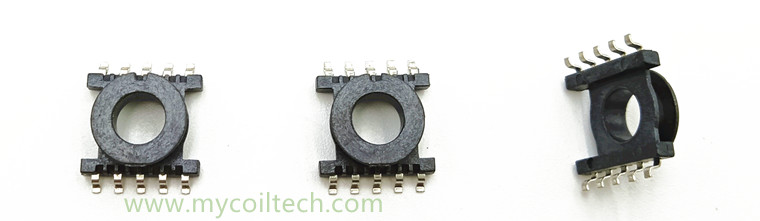

Количество и расположение выводов катушки типа ER различаются в зависимости от модели и требований к применению. Распространены следующие типы: для сквозного монтажа и поверхностного монтажа (SMD), например, катушка трансформатора ER35. Импульсный источник питания SMD-ER11.5 Трансформатор. Его типоразмеры включают ER8, ER10, ER12, ER16, ER20 и т. д. Катушки типа ER разных размеров подходят для трансформаторов с различными требованиями к мощности и занимаемому пространству.

2. Сценарии применения

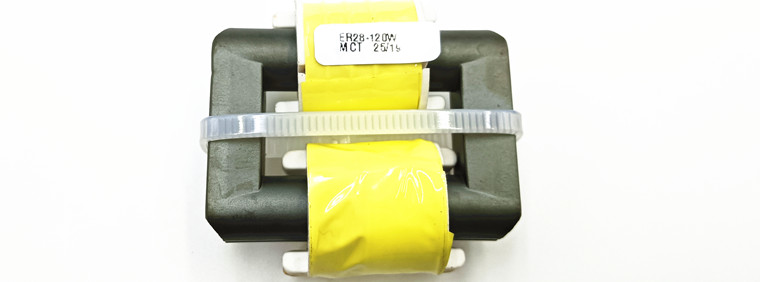

Катушки типа ER часто используются в таких областях, как DC-DC преобразовательные трансформаторы ER28 , импульсные источники питания и высокочастотные трансформаторы. Они особенно широко применяются в миниатюрных электронных изделиях, предъявляющих высокие требования к объёму и высоте трансформаторов.

Например, в портативных источниках питания, таких как зарядные устройства для мобильных телефонов и планшетов, катушка типа ER, благодаря своей плоской конструкции, может обеспечить эффективное преобразование энергии в ограниченном пространстве, отвечая требованиям миниатюризации и высокой производительности, предъявляемым к устройствам для источников питания.

3. Преимущества производительности

Плоская конструкция катушки типа ER позволяет ей иметь меньшее сопротивление обмотки и индуктивные потери высокочастотный электронный трансформатор приложений, которые могут эффективно улучшить высокочастотные характеристики и эффективность трансформаторов.

В то же время, благодаря своим компактным размерам, он позволяет экономить место в миниатюрных электронных изделиях, что способствует реализации тонкой и легкой конструкции изделий.

Кроме того, катушка типа ER отличается высокой универсальностью. На рынке представлены различные размеры и конфигурации штифтов, что облегчает инженерам проектирование и выбор компонентов.
