Таблица сравнения общего цвета материала сердечника из железного порошка June 9,2021.

Сердечник из железного порошка, а именно оксид железа из магнитного материала, в основном используется для индуктор высокой частоты решить проблему электромагнитной совместимости (ЭМС) проблемы в электрических цепях.

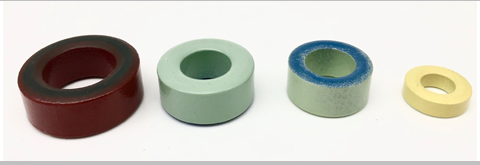

Мы поставляем сердечники из порошкового железа различных серий, таблица материалов, как ниже:

MCT материал нет.	цвет	практичный Частота / диапазон	исходный проницаемость
-2	Красный / серый	250 кГц-10 МГц	10
-6	Желтый / серый	3–40 МГц	8.5
-8	Желтый / красный	20 кГц-1 МГц	35 год
-10	Черный / Серый	15 МГц-100 МГц	6
-14	Черный / Красный	500 кГц-15 МГц	14
-15	Красный / белый	150 кГц-3 МГц	25
-17	Синий / Желтый	20 МГц-200 МГц	4
-18	Зеленый / красный	10 кГц-1 МГц	55
-26	Желтый / белый	1 кГц-500 кГц	75
-28	Серый / Зеленый	50 кГц-100 кГц	22
-33	Серый / Желтый	20 кГц-5 МГц	33
-34	Серый / Синий	20 кГц-5 МГц	33
-35	Желтый / серый	20 кГц-5 МГц	33
-38	Серый / Черный	1 кГц-500 кГц	85
-40	Зеленый / желтый	1 кГц-1 МГц	60
-45	чернить	1 кГц-500 кГц	100
-52	Зеленый / синий	1 кГц-1 МГц	75

описание материала

-2 / 14 материалы

Низкая проницаемость этих материалов приведет к более низкой рабочей плотности потока переменного тока , чем с другими материалами без дополнительных зазоров-потерь, -14 материал похож на -2 материал с немного большей проницаемостью.

-8 материал

Это материал имеет низкие потери в сердечнике и хорошую линейность в условиях высокого смещения, хороший высокочастотный материал, при этом материал с самой высокой ценой.

-18 материал

Это материал имеет низкие потери в сердечнике, аналогичные -8 материал с более высокой проницаемостью и более низкой стоимостью, хорошими характеристиками насыщения постоянным током.

-26 материал

это экономичный материал общего назначения, который используется в широком спектре приложений для преобразования энергии и сетевых фильтров.

-33 материал

низкая стоимость и относительно низкая проницаемость этого материала делают его популярным в больших размерах для мощных дросселей

-34 / 35 материал

an alternat е в -8 материал, используемый для высокочастотного сердечника, и потери не являются критичными. хорошая линейность с высоким смещением.

-38 материал

более высокая проходимость альтернатива -26 материал. недорогой материал, который лучше всего использовать на линейной частоте.

-40 материал

Самый дешевый материал. по характеристикам он очень похож на очень популярный -26 материал. популярны в больших размерах.

-45 материал

Самая высокая проницаемость material.A высокая проходимость альтернатива -52 материала с немного более высокими потерями в сердечнике.

-52 материал

Это материал имеет более низкую сердцевину на высоких частотах и такую же проницаемость, как у -26 материал.

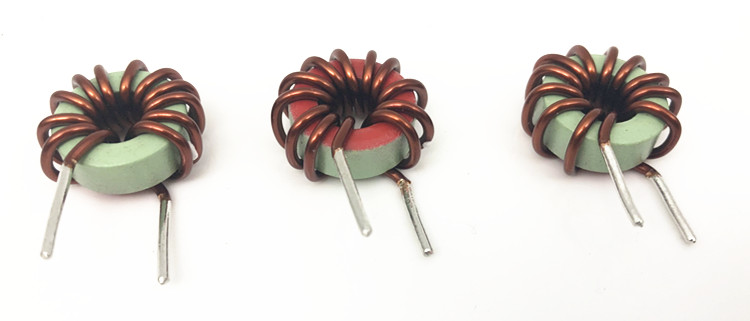

это очень популярно для высокочастотный дроссель индуктивности конструкции, мы также принимаем индукторы на заказ и OEM сервис.
