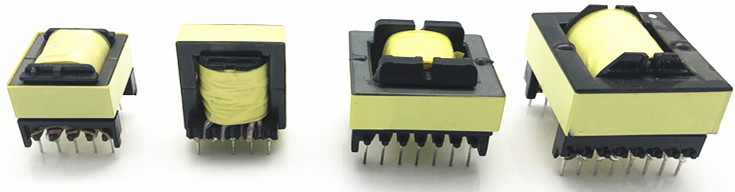

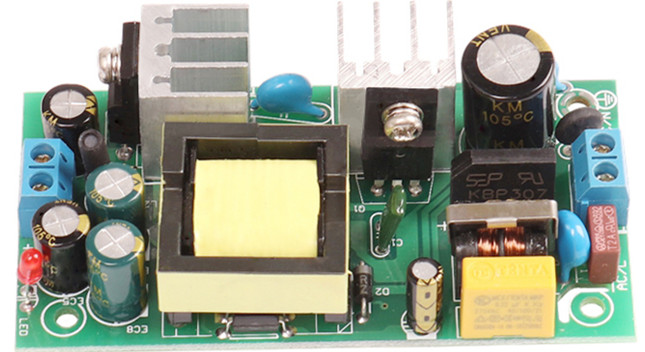

высокочастотный трансформатор является важной частью изолированного импульсный источник питания и конструкция высокочастотного трансформатора также является ключевой технологией импульсного источника питания. в реальных испытаниях, если конструкция высокочастотного трансформатора не является разумной или производственный процесс неправильный, импульсный источник питания будет поврежден. Причиной отказа является магнитное насыщение высокочастотного трансформатора.

тест магнитного насыщения высокочастотного трансформатора:

Согласно нашему производственному опыту, самый простой способ проверить магнитное насыщение высокочастотных трансформаторов - это использовать осциллограф, который может измерить, имеет ли крутой наклон первичной обмотки резкие изменения.

Сначала генератор прямоугольных сигналов генерирует сигнал прямоугольной формы с частотой 1 ~ 3 кГц, а затем сигнал мощности в пределах ± 10 ~ 20 В и ± 10 а выводится через усилитель мощности переменного тока с защитой от перегрузки по току, а затем добавляется в резистор дискретизации. через первичную обмотку. наконец, используйте осциллограф, чтобы наблюдать форму сигнала напряжения на r0. когда магнитное насыщение не происходит, форма волны напряжения ur0, наблюдаемая от r0 с помощью осциллографа, должна быть треугольной волной напряжения. если наблюдаемая форма волны ur0 показывает небольшое пиковое напряжение в верхней части, это доказывает, что наклон тока первичной обмотки начинает внезапно меняться, таким образом, определяется, что высокочастотный трансформатор достигает критической области магнитного насыщения.

Особенности тестирования осциллографа:

этот метод использует низкое напряжение и большой ток для обнаружения критической точки магнитного насыщения. Выход усилителя мощности может автоматически ограничивать максимальную выходную мощность. в то же время высокочастотный трансформатор не нужно подключать к каким-либо периферийным компонентам. он прост в эксплуатации и имеет хорошую безопасность.

Кроме того, существует множество способов предотвращения магнитного насыщения высокочастотных трансформаторов, главным образом для соответствующего уменьшения индуктивности первичной обмотки. когда мы делаем трансформатор, мы можем выбрать большее ядро ​​(например, текущее ядро ​​- ef25, мы можем изменить на Er28 ферритовый сердечник ; если это ядро ​​ee4215, его можно заменить на ядро ​​ee4220), и оставление определенной ширины воздушного зазора для сердечника также может препятствовать переходу сердечника в состояние магнитного насыщения.

Ваши предложения и мнения приветствуются - "mycoil - ваша катушка"
