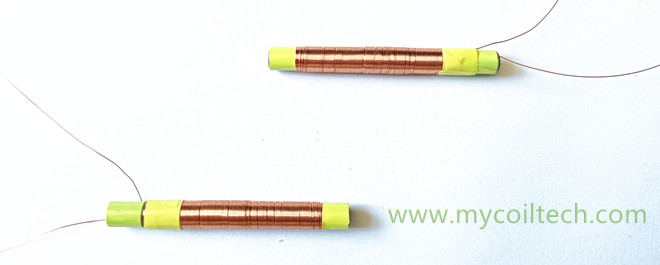

1. Стержневые индукторы: «помощники» в передаче и фильтрации сигналов
Стержневые индукторы используют ферритовый стержень в качестве сердечника.
, с намотанными вокруг него проводами. Высокая магнитная проницаемость феррита позволяет увеличить значение индуктивности. Их функции сосредоточены на передаче и фильтрации сигнала.
С точки зрения передачи сигнала, они играют ключевую роль в антенных цепях таких устройств, как радиоприемники. При прохождении радиоволн через ферритовый стержень катушка индуцирует соответствующий электрический сигнал. Ферритовый стержень концентрирует магнитное поле, повышая чувствительность приёмника и обеспечивая стабильную передачу аудиосигналов.
Что касается фильтрации, то в цепях питания или сигналов таких устройств, как электронные игрушки, стержневые индукторы могут создавать высокое сопротивление определенным помехам, отфильтровывать высокочастотные помехи и предотвращать ненормальное функционирование устройств.
2. Трёхфазные синфазные катушки индуктивности: «Защитники» от помех
Трехфазные синфазные индукторы
Чаще всего используются в трёхфазных цепях. Три комплекта катушек с одинаковым числом витков и направлением намотки намотаны на одном магнитопроводе, соответствующем трём фазным проводам трёхфазной цепи. Их основная функция — подавление синфазных помех, то есть помех между тремя фазными проводами и землёй. Такие помехи могут привести к нестабильной работе устройства и ошибкам в данных.
При возникновении синфазных помех сигнал помехи проходит через три группы катушек, создавая в магнитном сердечнике наложенное магнитное поле одного направления. Это обуславливает высокое индуктивное сопротивление помехам, значительно ослабляя их распространение. Такие индукторы широко используются в схемах управления трёхфазными двигателями и преобразователях частоты. Например, после подключения преобразователя частоты к трёхфазному синфазному индуктору он может предотвратить влияние помех, создаваемых внутренними коммутационными компонентами, на сам преобразователь частоты и другое оборудование в электросети.

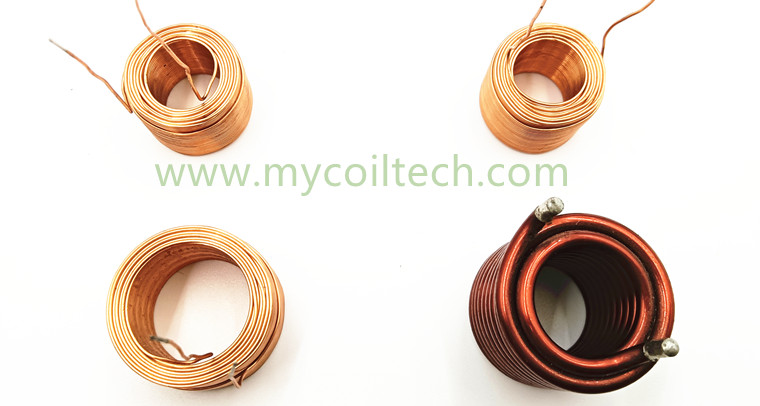

3. Катушки индуктивности с воздушным сердечником: «ключевые игроки» в высокочастотных цепях
Воздушные катушки индуктивности не имеют магнитного сердечника; они изготавливаются путём намотки проводов в катушки. Их магнитная проницаемость определяется воздухом, который стабилен, и не возникает проблемы насыщения магнитного сердечника, что делает их пригодными для высокочастотных цепей.
Во-первых, они действуют как настроечные катушки индуктивности в радиочастотных (РЧ) цепях. Величину индуктивности можно точно контролировать, изменяя такие параметры, как количество витков и диаметр катушки. В сочетании с конденсаторами для формирования LC-резонансного контура они позволяют осуществлять выборку сигналов на определённых частотах и обеспечивать точность беспроводной связи.
Во-вторых, они используются для
час
высокочастотный фильтр-индуктор
В таких устройствах, как радары и спутниковое оборудование связи, катушки индуктивности с воздушным сердечником могут создавать импеданс высокочастотным помехам. Более того, без магнитного сердечника они имеют низкие потери, что снижает затухание сигнала и обеспечивает качество его передачи.
В-третьих, они подходят для работы в условиях высоких частот и больших токов. Например, в высокочастотном индукционном нагревательном оборудовании воздушные индукторы отличаются простотой конструкции и хорошим теплоотводом. Они способны выдерживать высокие токи, генерировать переменное магнитное поле для нагрева металлов и обеспечивать длительную стабильную работу.
Краткое содержание
Стержневые индукторы обеспечивают передачу и фильтрацию сигнала, трёхфазные синфазные индукторы подавляют помехи в трёхфазных цепях, а индукторы с воздушным сердечником подходят для высокочастотных схем. Понимание их функций полезно для проектирования и обслуживания схем, а также закладывает прочную основу для изучения электронных технологий.
