большой индуктор тока имеет низкое сопротивление и высокую частоту. в основном для материнских плат, ноутбуков, настольных компьютеров. dc / dc в распределенных энергосистемах.
марка:
MCTпредмет номер.:
MCTLD Series High Current DIP Type Inductorпорт доставки:
Shanghaiвысоковольтные индукторы в основном используется в высокочастотных smp, EMI-фильтрах, поставщиках импульсной мощности, DC-DC-преобразователях в распределенных энергосистемах, высокочастотных SMP, индуктивности для общего использования и т. д.
Hefei Mycoil Technology Co.,LTD является профессиональным генераторы больших токов , мы производим проектные и продающие индукторы тока серии pq, индукторы тока серии rm, индукторы тока типа dip, индукторы тока типа SMD и другие индукторы тока большого тока. все крупные индукторы тока являются продуктами сертификации rohs, мы принимаем индивидуальные услуги по дизайну и oem. у нас есть собственный отдел контроля качества, строгие линии контроля качества, все продукты, которые мы отправили, были дважды проверены, поэтому мы можем предложить высококачественные индукторы тока высокого качества.
быстрые детали
номер детали: мкТл d многожильный индуктор |
|
название бренда: mct |
я nct на idc является типичным значением для компонента, взятого на idc |
|
изготовленный на заказ: доступен |
l0 условие испытания: 100 кГц / 1.0vrms, 0adc |
|
логотип: можно настроить |
температура окружающей среды соответствует 25 ° c |
|
упаковка: картон, на заказ |
диапазон рабочих температур: -40 ° c ~ + 120 ° c |
|
moq: любое количество |
сертификация: iso9001, rohs, ce |
|
oem: доступно |
время выполнения: через 25 дней после оплаты |
|
доставка: воздух, судно и т. д. |
информация о деталях
наименование товара: большой ток индуктивности низкое сопротивление и высокая частота
ассортимент продукции: трансформаторы, катушки индуктивности, катушки, катушки, ферритовые сердечники.
приложения: коммутационные источники питания, высокочастотные smps, фильтры EMI, преобразователи постоянного тока постоянного тока, домашний прибор, автомобильная электроника.
Упаковочные реквизиты: р-р упаковочной ленты + внешняя упаковка твердой бумажной коробки + внутренняя упаковка перламутровый или пластиковый лоток (поставляется в виде ленты и катушки, трехслойная картонная упаковка, защищает высокоточный ток индуктивности , )
образцы времени: 7-10 дней для индивидуальных деталей, 3-5 дней для стандартных деталей.
преимущества: наша фабрика состоит из 500 человек, огромная производительность может быть завершена каждый день.
у нас есть техническая команда, состоящая из 5 опытных инженеров.
все материалы защищены окружающей средой и сертифицированы по ул. мы принимаем заказ и дизайн.
спецификации продукта

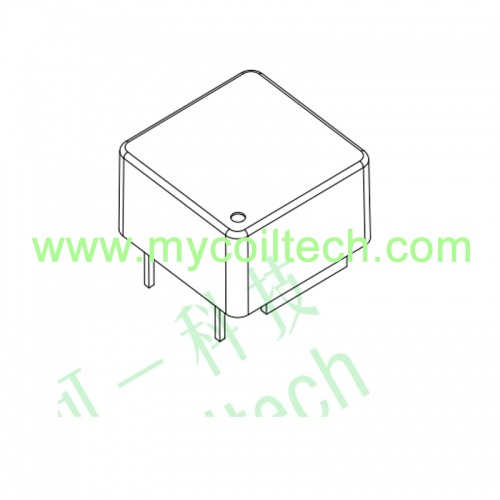

механический размер: единица измерения: мм
Электрические характеристики:
mct pn |
л (0a) эм ± 20% |
DCR ( м Ω) Максимум |
L ( эфф ) эм ± 20% |
ИСУР
|
Я сидел
|
е |
е |
mctldr47m |
0,47 |
3,5 |
0,42 |
21 |
35 |
5,5 ± 1 |
0,90 |
mctldr60m |
0,60 |
3,5 |
0,54 |
20 |
30 |
5,5 ± 1 |
0,90 |
mctldr80m |
0,80 |
4,0 |
0,70 |
18 |
24 |
6,5 ± 1 |
0,80 |
mctld1r0m |
1,00 |
6,0 |
0,90 |
16 |
22 |
6,5 ± 1 |
0,70 |
заметка:
1.l0 условие испытания: 100 кГц / 1.0vrms , 0adc
2.Индуктивность на idc является типичным значением для компонента, взятого на idc
3. Ток нагрева приведет к приблизительной Δt 40 ° c без потери сердечника
4. Ток насыщения, который будет вызывать 10 приблизительно 20% роллофф с температурой окружающей среды 25 ° C
5. Температура окружающей среды при тестировании указана на 25 ° c
Диапазон рабочих температур -40 ° c ~ + 120 ° c
