с развитием силовых модулей инженеры сосредоточились на том, как сделать модули более компактными и легкими. на самом деле, все мы знаем, что мы можем увеличить плотность мощности продуктов за счет увеличения частоты переключения. но почему объем модуля до сих пор так сильно не изменился? что ограничивает увеличение частоты переключения?

для того, чтобы встретить настоящее портативное электронное оконечное оборудование, импульсный источник питания должен быть меньшим, более легким, высокоэффективным и с низким уровнем излучения. однако в основном существуют три фактора, ограничивающие частоту импульсных источников питания: переключающие трубки, трансформаторы, emi и pcb.

1. Переключающая трубка в качестве основного устройства импульсного модуля питания, его скорость переключения и потери коммутации непосредственно влияют на предел частоты переключения.

2. потеря трансформаторного железа пропорциональна мощности kf частоты переключения и связана с ограничением магнитной температуры. поэтому при увеличении частоты переключения высокочастотные токи текут в катушке и вызывают сильные высокочастотные эффекты, что уменьшает преобразование трансформатора. эффективность приводит к повышению температуры трансформатора, что ограничивает частоту коммутации.

3.at высокие частоты, индуктор больше не является индуктором, с которым мы знакомы. конденсатор не является конденсатором, который мы уже знаем. все паразитные параметры будут иметь соответствующие паразитные эффекты, которые будут серьезно влиять на работу источника питания, например паразитную емкость первичной стороны трансформатора и трансформатора. индуктивность рассеяния, паразитная индуктивность и паразитная емкость между схемами pcb могут вызывать ряд колебаний напряжения и тока и проблемы emi, а также испытание напряжения напряжения в коммутационной трубке.

для увеличения плотности мощности импульсных источников питания, первое соображение заключается в увеличении частоты коммутации, которая может эффективно уменьшить объем трансформаторов, дросселей и конденсаторов.

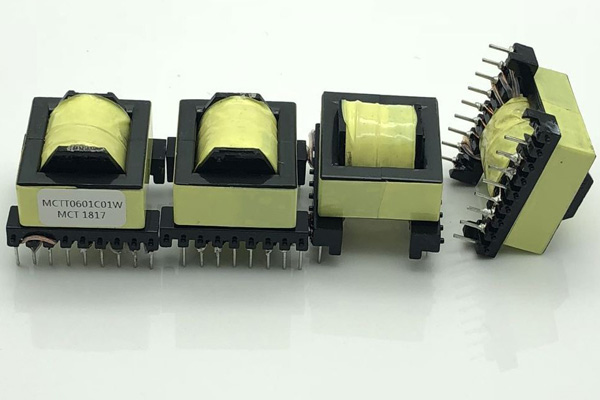

как производитель электронных трансформаторов, мы производим и проектируем различныевысокочастотные обратные трансформаторы, трансформаторы тока, катушечные индукторы.мы также используем некоторые фильтры, такие как фильтр emi, используемый для линии электропитания переменного тока. наша цель - повысить эффективность электронных трансформаторов и обеспечить клиентов высококачественными электронными компонентами.
