дроссели линии переменного токаимеют высокую индуктивность с низким сопротивлением. очень маленькая паразитная индуктивность для симметричного подавления помех. высокая способность работать с импульсами. очень хорошее отношение индуктивность / номинальный ток. низкая высота (13,5 мм). подходит для пайки волной припоя.наши синфазные дроссельные катушки в основном используются в высокочастотных smps, электронных фильтрах, преобразователях переменного тока в распределенные системы питания, поставщиках импульсной мощности
марка:
MCTпредмет номер.:
Power Line Chokes MCTQ19Sпорт доставки:
Shanghaiоплата:
T/T in advance and PayPalCO. технологии myfeil hefei, ltd производит различные высокочастотные трансформаторы, мы поставляем все видысинфазные дроссели, такие какдроссели синфазного типа et, дроссели синусоидального ряда uu, синусоидальные дроссели синфазного типа, двойные дроссели с сердечником с компенсацией тока, тороидальные дроссели smd 1-5aи т. д. все детали принимают заказ и обслуживание oem.
быстрые детали
часть номер: дроссели линии электропередачи mctq19s |
|
фирменное наименование: mct |
номинальное напряжение 250 В переменного тока |
|
на заказ: доступно |
номинальный ток 0,45 ... 1,6 А (+ 40 ° С) |
|
логотип: можно настроить |
номинальная индуктивность 10 ... 100 мГн |
|
упаковка: коробка, может на заказ |
тестовое напряжение hi-pot vtest: 2000 В перем. тока, 2 с (линия / линия) |
|
moq: любое количество |
Формирователь фенольной катушки (ul94 v-0) |
|
oem: доступно |
обмотка сектора |
|
доставка: воздух, корабль, и т. д. |
Время выполнения: 25 дней после оплаты |
|
сертификация: iso9001, rohs, ce |
часть информации
наименование товара:дроссель линии электропередачи переменного тока дроссель фильтра
клеммы: базовый материал cp провод. горячим штифты 0,7 × 0,7 мм. расстояние между выводами 10 × 19 мм
Конструкция изделия: с двойной компенсацией тока сердечника рамы с компенсацией тока. замкнутый магнитопровод с рамной конструкцией из феррита. 4-секционная намотка с прямой намоткой на сердечник. просвет и пути утечки & gt; 3 мм
приложения: импульсные источники питания. подавление синфазных и дифференциальных помех. электронные балласты для ламп. импульсные источники питания высокой мощности для бытовой электроники. сильноточные преобразователи постоянного тока.
Время образцов: 7-10 дней для индивидуальных деталей, 3-5 дней для стандартных деталей.
Детали упаковки: полипропиленовый упаковочный ремень + внешняя упаковка из твердой бумажной коробки + внутренняя упаковка из перламутрового хлопка или пластикового лотка
спецификация продукта

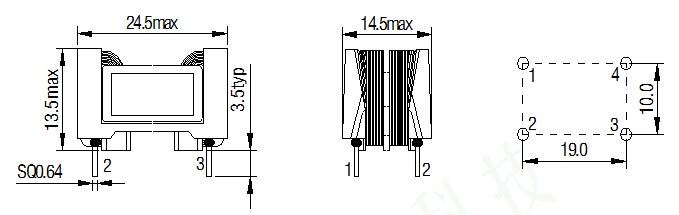

габаритный чертеж и рекомендации по компоновке
технические данные и условия измерения
номинальное напряжение: 250 В переменного тока (50/60 Гц)
тестовое напряжение hi-pot vtest: 2000 В перем. тока, 2 с (линия / линия)
номинальная температура tr: +40 c
Номинальный ток ик: относится к 50 Гц и номинальной температуре, см. таблицу данных
Номинальная индуктивность lr: измеряется с помощью lcz1062 при 10 кГц / 0,1 мА, индуктивность + 20 ° C указывается для каждой обмотки.
допуск индуктивности:
паяемость (без свинца): sn96,5ag3,0cu0,5: + (245 ± 5) ° C, (3 ± 0,3) с
смачивание области пайки ≥95%
устойчивость к теплу пайки (волновая пайка): + (260 ± 5) ° C, (10 ± 1) с
таблица характеристик
mct pn |
Iр: а |
Lр: Mh |
Lбездомныйтиповое:эм |
DCR: мΩ |
mctq19s102M |
0,45 |
100,0 |
1937 |
2931 |
mctq19s682M |
0,60 |
68,0 |
1346 |
1974 |
mctq19s472M |
0,70 |
47,0 |
+924 |
1261 |
mctq19s392M |
0,80 |
39,0 |
761 |
1100 |
mctq19s272M |
0,90 |
27,0 |
520 |
771 |
mctq19s152M |
1,30 |
15,0 |
291 |
432 |
mctq19s101M |
1,60 |
10,0 |
204 |
291 |
сердечник m10 с al = 4500 ± 30% и m12 с al = 5400 ± 30%.
