новые продукты

синфазные сетевые дроссели для монтажа на печатной плате

синфазные дроссели, номинальное напряжение 300 В перем. Очень хорошая индуктивность и номинальный ток, подходящий для пайки волной. номинальный ток 0,7 ... 2,3 А (+ 40 ° С). высокая индуктивность с низким сопротивлением. низкая высота (13,5 мм). очень маленькая паразитная индуктивность для симметричного подавления помех. высокая способность обрабатывать импульсы
  • марка:

    MCT
  • предмет номер.:

    Power Line Chokes MCTQ23S
  • порт доставки:

    Shanghai
  • оплата:

    T/T in advance
связаться сейчас
описание продукта

мы профессионалызавод дроссельных катушекв основном для входных и выходных сетевых фильтров, интернет-трансформаторов, электронных фильтров, преобразователей постоянного тока в распределенных системах электропитания, подавления радиопомех в двигателе и т. д.


быстрые детали

часть номер: дроссели линии электропередачи mctq23s

фирменное наименование: mct

номинальное напряжение 300 В переменного тока

на заказ: доступно

номинальный ток 0,7 ... 2,3 А (+ 40 ° С)

логотип: можно настроить

номинальная индуктивность 10 ... 100 мГн

упаковка: коробка, может на заказ

тестовое напряжение hi-pot vtest: 2000 В перем. тока, 2 с (линия / линия)

moq: любое количество

Формирователь фенольной катушки (ul94 v-0)

oem: доступно

обмотка сектора

доставка: воздух, корабль, и т. д.

Время выполнения: 25 дней после оплаты

сертификация: iso9001, rohs, ce

часть информации

наименование товара:синфазные сетевые дроссели для монтажа на печатной плате
клеммы: базовый материал cp провод. горячим штифты 0,64 × 0,64 мм. расстояние между выводами 20 × 22,6 мм

Конструкция изделия: с двойной компенсацией тока сердечника рамы с компенсацией тока. замкнутый магнитопровод с рамной конструкцией из феррита. 4-секционная намотка с прямой намоткой на сердечник. просвет и пути утечки & gt; 4 мм

приложения: импульсные источники питания. подавление синфазных и дифференциальных помех. электронные балласты для ламп. импульсные источники питания высокой мощности для бытовой электроники. сильноточные преобразователи постоянного тока.

Время образцов: 7-10 дней для индивидуальных деталей, 3-5 дней для стандартных деталей.
Детали упаковки: полипропиленовый упаковочный ремень + внешняя упаковка из твердой бумажной коробки + внутренняя упаковка из перламутрового хлопка или пластикового лотка (полистирольный лоток, антистатичный, в картонной коробке)

спецификация продукта

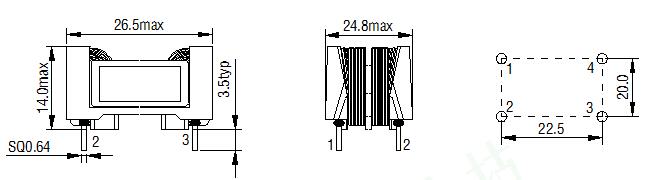

габаритный чертеж и рекомендации по компоновке

High Current Common Mode Power Line Choke


технические данные и условия измерения

Номинальное напряжение: 300 В переменного тока (50/60 Гц)

тестовое напряжение hi-pot vtest: 2000 В перем. тока, 2 с (линия / линия)

номинальная температура tr: +40 c

Номинальный ток ик: относится к 50 Гц и номинальной температуре, см. таблицу данных

Номинальная индуктивность lr: измеряется с помощью lcz1062 при 10 кГц / 0,1 мА, индуктивность + 20 ° C указывается для каждой обмотки.

допуск индуктивности:

паяемость (без свинца): sn96,5ag3,0cu0,5: + (245 ± 5) ° C, (3 ± 0,3) с

смачивание области пайки ≥95%

устойчивость к теплу пайки (волновая пайка): + (260 ± 5) ° C, (10 ± 1) с


таблица характеристик

mct pn

яр: а

Lр: Mh

LбездомныйТип: эм

DCR: мОм

mctq23s102M

0,70

100

2100

1815

mctq23s682M

0,90

68

1440

1110

mctq23s472M

1,10

47

970

805

mctq23s392M

1,20

39

800

670

mctq23s272M

1,40

27

550

444

mctq23s152M

1,90

15

311

280

mctq23s101M

2,30

10

212

190

сердечник m10 с al = 4600 ± 30% и m12 с al = 5000 ± 30%.


Мы принимаем индивидуальный дизайн, добро пожаловать к нам:

электронная почта: sales003@mycoiltech.com

скайп: live: sales003_125

контакт: мисс лилия
